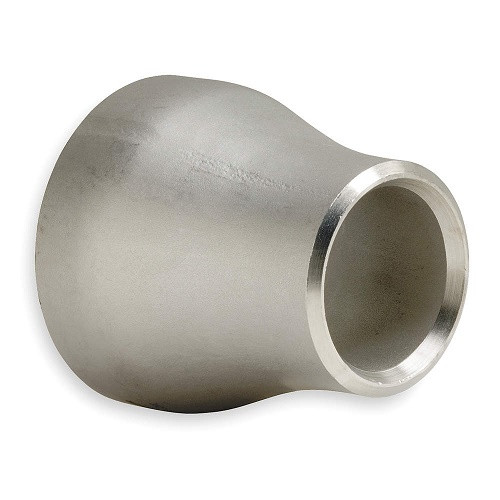

Концентрические бесшовные переходы 219.1x168.3 мм 12Х18Н10Т ГОСТ 17378-2001
- В наличии
- Оптом и в розницу
Цену уточняйте
- +7 (727) 339-85-35Отдел продаж
Купить стальной переход
Переход – деталь трубопровода предназначенная для плавного изменения диаметра прохода рабочей среды. Неразъемное соединение перехода представляет собой патрубок (небольшой отрезок трубы) обработанный таким образом, что бы с одного его торца диаметр патрубка был большего диаметра, а с противоположного торца диаметр патрубка был меньшего диаметра. В зависимости от потребности переходы бывают концентрические (конусные или тарельчатые) и эксцентрические. Все переходы производятся по ГОСТ 17378-01 или по ОСТ, ТУ или по чертежам. Главными параметрами в обозначении и определении переходов являются Дн (большой наружный диаметр торца перехода). Т (толщина стенки перехода у большого торца диаметра). dn (меньший наружный диаметр торца перехода) и t (толщина стенки перехода у меньшего торца диаметра). Также применяются буквенные обозначения : К- концентрический и Э- эксцентрический переход.
Материалом переходов, температурные параметры и климатическое исполнение по которому он произведен:
Ст.20 – У (умеренный) средняя полоса -30°С-300°С
Ст.09Г2С – ХЛ (холодный ) крайний север -70°С-300°С
Ст.12x18н10т – УХЛ (комбинированный) на агрессивную среду-70°С-600°С
Переход является деталью соединяющим при помощи сварки части трубопровода. Причем наружные диаметры торцов и стенки перехода должны соответствовать наружным диаметрам и толщине стенок труб трубопровода.
Для определения давления для перехода определенных параметров:
Ру = Бв x Т ; где Ру (Мпа)-Условное давление;
2xДнxn Бв (Мпа)-Временное сопротивление разрыву металла детали;
Т (мм)-Толщина стенки детали на торцах диаметра;
Дм (мм)-Наружный диаметр торцов деталей;
n-коэффициент прочности детали.
n=1,0 для всех переходов , в т.ч. и ГОСТ 17378-01
Основные | |
---|---|
Гарантийный срок | 5 лет |
Материал переходника | Сталь |
Рабочая среда | Вода, Масло, Жидкая среда, Газ, Воздух, Пар, Неагрессивная среда, Пароводяная смесь, Агрессивная среда |
- Цена: Цену уточняйте
