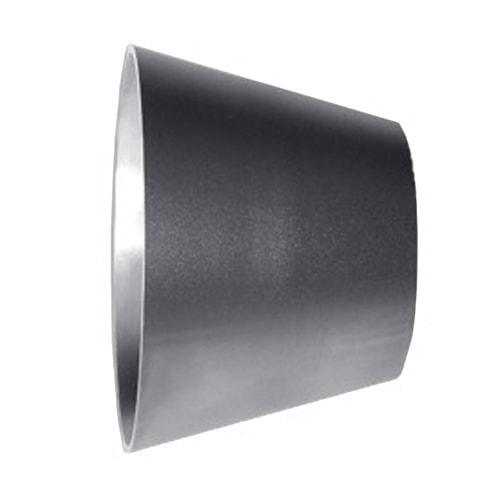

Концентрический переход DIN 38x26x1.5 мм AISI 316L DIN 11852
- В наличии
- Оптом и в розницу
Цену уточняйте
- +7 (727) 339-85-35Отдел продаж
Купить Переход концентрический DIN 11852
СПК СтальКом поставляет переходы нержавеющие DIN11852 из наличия со склада и под заказ. Переход концентрический нержавеющий - это коническая деталь трубопровода, которая предназначается для соединения труб либо трубопроводной арматуры разных диаметров между собой.
Нержавеющий конический переход по стандарту DIN 11852 отличается от переходов прочих стандартов обработкой внутренней поверхности. Шероховатость внутренней поверхности перехода Ra=0,8 микрон, шва Ra=1,6 микрон. Конический переход DIN11850 и DIN11852 применяется в системе трубопровода, линии розлива при непосредственном контакте с итоговым продуктом (молоко, творог, пиво, алкоголь).
Размерный ряд нержавеющего перехода DIN11850 и DIN 11852 AISI304L/316L соответствует размерному ряду нержавеющих пищевых электросварных труб DIN11850, запорно-регулирующей пищевой нержавеющей арматуры и трубопроводной арматуры DIN11850 и DIN 11852. Концентрический переход стандарта DIN, изготавливаются из различных марок нержавеющей стали, в зависимости от рабочей среды где данные переходы будут использованы.
Марка стали: AISI304/304L, AISI316/316L.
Рабочее давление нержавеющего перехода Din11850, DIN 11852 до 1 МПа (до 10 кгс/см кв.)
Рабочая температура: от -40°С до +300°С.
Обозначение и маркировка нержавеющего перехода: переход концентрический DN50/40 (53/ 40х1.5 мм) DIN 11852 AISI 304L, где переход концентрический - указывается форма перехода; DN50/40 условные диаметры перехода; 53/40х1.5 мм - внешние диаметры и толщина стенки перехода; DIN 11852 - стандарт перехода с протравленным швом; AISI 304L - марка стали перехода.
Минимальный заказ переходов от 1шт.
Страна производитель: Италия, Германия, Чехия, Китай.
Метод производства: переходы стандарта DIN 11852 и DIN 11850 изготавливаются методом гибки нержавеющего листа либо полосы в размер и продольной сварки изделия. После сварки внутренний и внешний шов зачищается и протравливается.
Виды нержавеющих переходов AISI 304/316:
- переход концентрический (форма конуса)
- переход эксцентрический (форма со смещенным центром оси)
Сфера применения
- при монтаже пищевых трубопроводов
(линии розлива алкогольных и безалкогольных напитков) - при изготовлении оборудования для пищевого производства
- при монтаже и обвязке емкостного оборудования
Чертеж и размерный ряд концентрического перехода DIN 11852
Диаметр условный (Dn), мм | Диаметр (D1), мм | Диаметр (D2), мм | Длина перехода(L), мм | Толщина стенки (S), мм | Вес одного перехода, кг |
---|---|---|---|---|---|
15/10 | 16 | 10 | 11 | 1,5 | 0,01 |
20/10 | 20 | 10 | 18 | 1,5 | 0,02 |
20/15 | 20 | 16 | 7 | 1,5 | 0,01 |
25/10 | 26 | 10 | 28 | 1,5 | 0,02 |
25/15 | 26 | 16 | 18 | 1,5 | 0,02 |
25/20 | 26 | 20 | 11 | 1,5 | 0,01 |
32/15 | 32 | 16 | 28 | 1,5 | 0,03 |
32/20 | 32 | 20 | 22 | 1,5 | 0,02 |
32/25 | 32 | 26 | 11 | 1,5 | 0,02 |
40/20 | 38 | 20 | 33 | 1,5 | 0,04 |
40/25 | 38 | 26 | 22 | 1,5 | 0,03 |
40/32 | 38 | 32 | 11 | 1,5 | 0,04 |
50/25 | 50 | 26 | 44 | 1,5 | 0,08 |
50/32 | 50 | 32 | 33 | 1,5 | 0,08 |
50/40 | 50 | 38 | 22 | 1,5 | 0.1 |
65/32 | 66 | 32 | 62 | 2 | 0,1 |
65/40 | 66 | 38 | 51 | 2 | 0,1 |
65/50 | 66 | 50 | 29 | 2 | 0,1 |
80/40 | 81 | 38 | 78 | 2 | 0,16 |
80/50 | 81 | 50 | 56 | 2 | 0,15 |
80/65 | 81 | 66 | 27 | 2 | 0,11 |
100/50 | 100 | 50 | 90 | 2 | 0,3 |
100/65 | 100 | 66 | 61 | 2 | 0,3 |
100/80 | 100 | 81 | 34 | 2 | 0,1 |
125/65 | 125 | 66 | 106 | 2 | 0,5 |
125/80 | 125 | 81 | 79 | 2 | 0,5 |
125/100 | 125 | 100 | 45 | 2 | 0,6 |
150/80 | 150 | 81 | 124 | 2 | 0,6 |
150/100 | 150 | 100 | 90 | 2 | 0,5 |
150/125 | 150 | 125 | 45 | 2 | 0,4 |
200/150 | 200 | 150 | 90 | 2 | 0,8 |
Основные | |
---|---|
Гарантийный срок | 5 лет |
Материал переходника | Нержавеющая сталь |
Рабочая среда | Вода, Масло, Жидкая среда, Газ, Воздух, Пар, Неагрессивная среда, Пароводяная смесь, Агрессивная среда |
- Цена: Цену уточняйте
