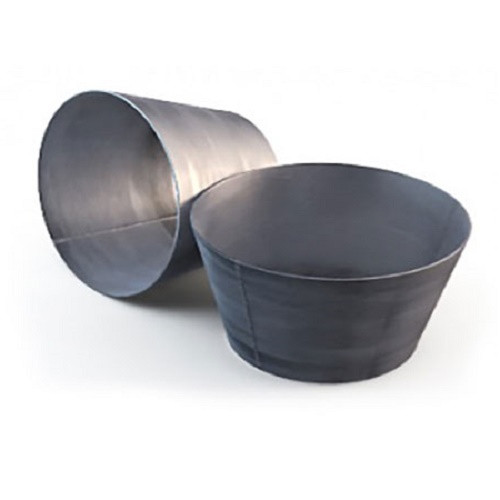

Переходы сварные 1420x1220 мм 12Х18Н10Т ОСТ 36-22-77

Купить стальной переход

Переход – деталь трубопровода предназначенная для плавного изменения диаметра прохода рабочей среды. Неразъемное соединение перехода представляет собой патрубок (небольшой отрезок трубы) обработанный таким образом, что бы с одного его торца диаметр патрубка  был  большего диаметра, а с противоположного торца диаметр патрубка был меньшего диаметра. В зависимости от потребности переходы бывают концентрические (конусные или тарельчатые) и эксцентрические. Все переходы производятся по ГОСТ 17378-01 или по ОСТ, ТУ или по чертежам. Главными параметрами в обозначении и определении переходов являются  Дн (большой наружный диаметр торца перехода). Т (толщина стенки перехода у большого торца диаметра). dn (меньший наружный диаметр торца перехода) и t (толщина стенки перехода у меньшего торца диаметра). Также применяются буквенные обозначения : К- концентрический и Э- эксцентрический переход.

Материалом переходов, температурные  параметры и климатическое исполнение  по которому он произведен:

Ст.20 – У (умеренный) средняя полоса -30°С-300°С

Ст.09Г2С – ХЛ (холодный ) крайний север -70°С-300°С

Ст.12x18н10т – УХЛ (комбинированный) на агрессивную среду-70°С-600°С

Переход  является деталью соединяющим при помощи сварки  части трубопровода. Причем наружные диаметры торцов и стенки перехода должны соответствовать наружным диаметрам и толщине стенок труб трубопровода.

Для определения давления для перехода определенных параметров:

Ру = Бв x Т   ;   где   Ру (Мпа)-Условное давление;

        2xДнxn              Бв (Мпа)-Временное сопротивление разрыву металла детали;

                                  Т (мм)-Толщина стенки детали на торцах диаметра;

                                  Дм (мм)-Наружный диаметр торцов деталей;

                                 n-коэффициент прочности детали.

n=1,0 для всех переходов , в т.ч. и ГОСТ 17378-01
