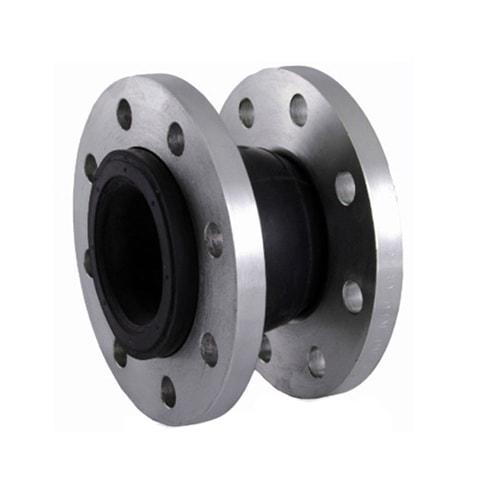

Компенсатор резиновый фланцевый 100x10.16x30 мм NBR ГОСТ Р 50671-94

Купить Компенсатор резиновый фланцевый

Компенсатор резиновый фланцевый. Компенсатор резиновый фланцевый (гибкая вставка фланцевая) предназначен для компенсации тепловых изменений линейных размеров трубопроводов, продольных, поперечных, крутящих и угловых смещений, гидравлических ударов, для снижения шума и вибрации. Компенсаторы резиновые фланцевые устанавливаются за и перед насосами, вентиляторами и вентиляционными установками, компрессорами и другими устройствами создающими вибрацию или шум в системе. Рабочая среда: холодная, горячая вода, конденсат и другие, жидкие и газообразные среды нейтральные по отношению к материалу основных деталей. Фланцевый резиновый компенсатор может также использоваться в качестве гальванической развязки трубопроводов сделанных из различных материалов для защиты от электрохимической коррозии. Компенсатор резиновый фланцевый состоит из гибкой вставки - гнущегося элемента, изготовленного из большого количества слоев синтетической ткани (нейлона), и присоединительных фланцев. Компенсаторы резиновые фланцевые изготавливаются условными диаметрами Ду25, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду450, Ду500.

КУПИТЬ компенсатор резиновый фланцевый в Нур-Султане в Компании СПК СтальКом

Условия эксплуатации компенсатора резинового фланцевого:

• Температура рабочей среды: до +95°С;
• Рабочая среда: вода холодная, горячая, конденсат;
• Направление потока среды: любое;

Технические данные компенсатора резинового фланцевого:

• Номинальное давление PN, МПа (кгс/см²):1,0 (10);
• Присоединение к трубопроводу: фланцевое;
• Установочное положение на трубопроводе: любое;
• Максимальные допустимые деформации компенсатора: сжатие до 25мм; растяжение до 16мм; боковое смещение до 22мм; угловое смещение -15^о;

Материалы основных деталей компенсатора резинового фланцевого:

• Материал изделия (фланец): сталь 20;
• Материал изделия (проволочное кольцо): стальная проволока;
• Материал изделия (усиление корпуса): нейлоновый шинный корд;
• Материал изделия (корпус): специальная резина;

Показатели надежности компенсатора резинового фланцевого:

• Средний срок службы: н/д;

Основные заводы производители компенсатора резинового фланцевого:

• Место производства: н/д;
• Производитель: н/д.

Основные габаритные и присоединительные размеры компенсатора резинового фланцевого:

Устройство компенсатора резинового фланцевого:

1. Фланец
2. Фиксирующее стальное кольцо
3. Гибкая вставка внутренний слой
4. Гибкая вставка наружный слой
5. Армирующий корд
6. Стабилизатор
