СТАНДАРТЫ ПРОИЗВОДСТВА
DN25 – DN400
PN 16ДИЗАЙНTS EN 14341ПРИСОЕДИНЕНИЕМЕЖФЛАНЦЕВОЕ TS EN 1092-1 / ISO 7005-1ФЛАНЕЦ-ФЛАНЕЦTS EN 558 Seri 97ИспытаниеTS EN 12266-1МАРКИРОВКАTS EN 19
ОСНОВНЫЕХАРАКТЕРИСТИКИ

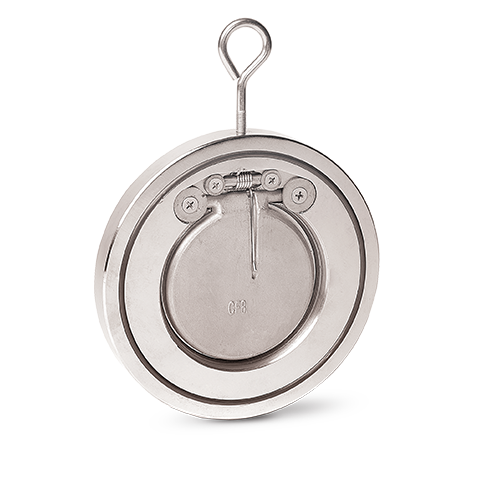

- Клапан обратный поворотный межфланцевый FAF2300 предназначен для того, чтобы среда, протекающая в технологической системе не поменяла своего направления.
- Запорным элементом служит диск, закреплённый на оси находящейся вне проходного сечения.
- Во время движения потока в системе в определенном направлении, диск выходит из проходного сечения и дает проход среде.
- При перекрытии среды, диск за счет силы пружины опускается на проходное сечение, где посредством уплотнения ЭПДМ достигается 100% герметичность.
- Благодаря короткой строительной длине и направляющему крюку на корпусе, клапан легко монтируется между 2 фланцами.
- Корпус клапана производится из стали с гальванопокрытием (FAF2330) или нержавеющей стали (FAF2300). Диск из нержавеющей стали 1.4301-AISI 304.
- Используется в горизонтальном и вертикальном положении.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- Системы отопления и водоснабжения (горячая и холодная вода, пар), сжатый воздух
ТЕМПЕРАТУРА
|
